За да се провери дали изделия направени, по така наречените свещени мерки „кралски лакът“ , "лакът на силата", "Соломонов лакът" действително „резонират“ на заявените честоти , може да се използва метод за измерване в областта на радиотехниката.
Използване на анализатор на антени
- Оборудване:
- Най-добре е да имате антенен анализатор, покриващ VHF диапазона (например до 200–300 MHz).

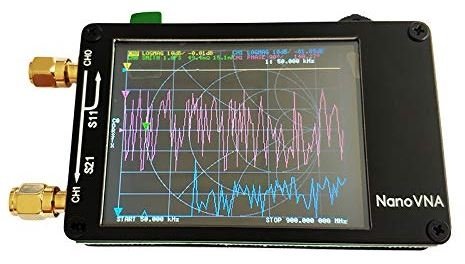

- Популярни модели (като mini-VNA, NanoVNA, RigExpert и др.) позволяват измерване на коефициента на стояща вълна (КСВ) и параметъра на отражение (S11) в определен честотен диапазон.
- Връзка:
- Ако имате телеен пръстен с дължина „„кралски лакът“, можете да опитате да оформите контур и да го свържете към изхода на анализатора с помощта на късо парче коаксиален кабел. Важно е да осигурите правилно свързване (напр. с помощта на специално подготвен държач или свързваща сонда).
- Можете също да използвате капацитивна или индуктивна връзка – т.е. да не свързвате пръстена директно, а да го доближите до бобина или измервателен контур на анализатора, за да регистрирате честотата, при която се наблюдава минимум на предаване (или максимум на отразения сигнал).
- Измервания:
- Сканирайте честотния диапазон от, да речем, 50 MHz до 200 MHz, като наблюдавате при кои честоти се появява ясен спад (минимум) в характеристиката S11 (или максимум в S21, ако са възможни двуточкови измервания).
- Ако съществува ясна резонансна честота близо до 144 MHz, тя би трябвало да е видима на графиката.
- Интерпретация на резултата:
- Ако пръстенът има добре дефинирана резонансна честота около 144 MHz, ще видите отчетлив минимум.
- Трябва да се отбележи обаче, че на практика такъв „гол“ пръстен може да има повече от един резонанс (в зависимост от формата му, напречното сечение на проводника, качеството на контакта и условията на околната среда).
